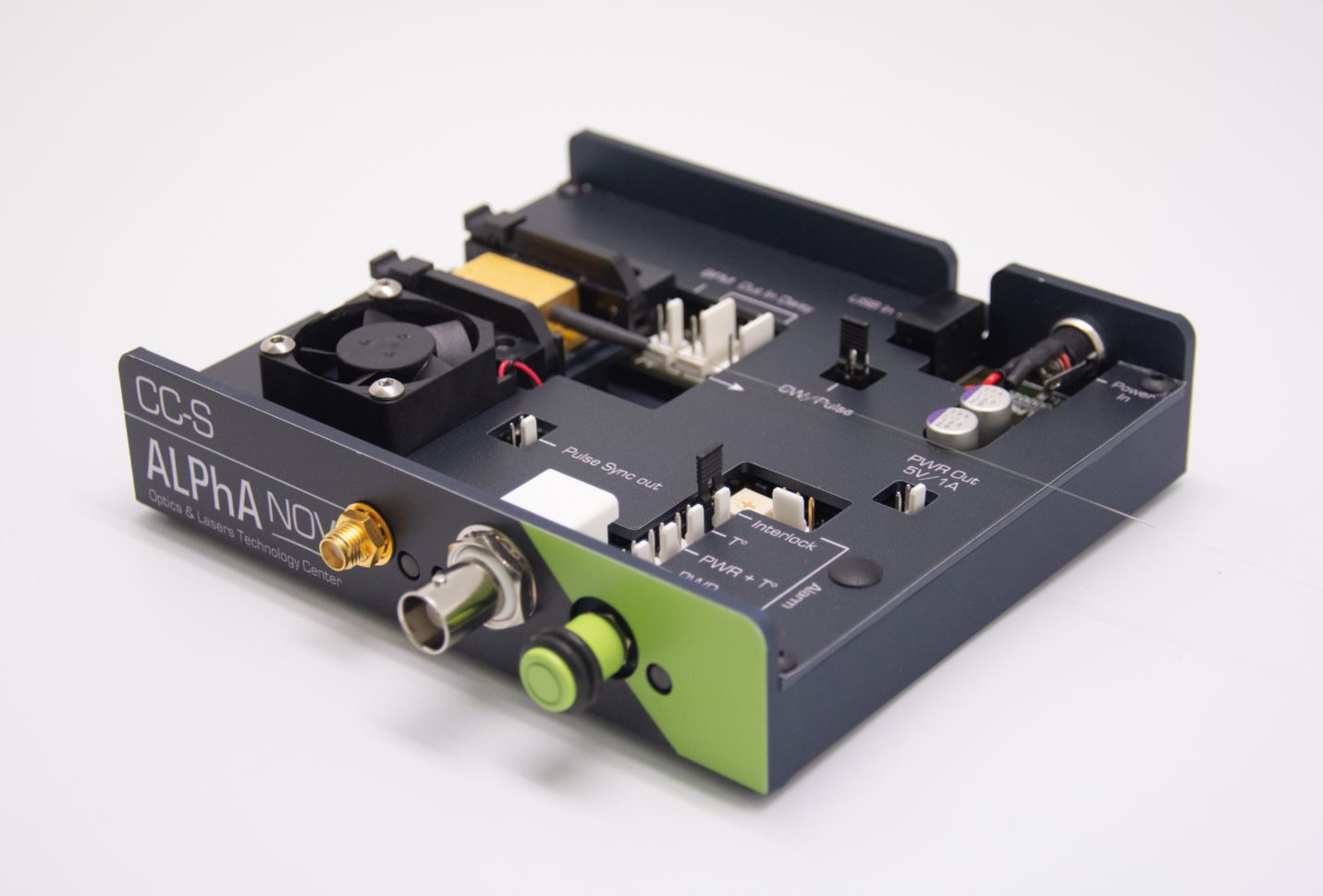

Ce pilote impulsionnel de SOA permet de créer un modulateur fibré qui ne présente aucune perte et un faible bruit. Il offre une gamme de puissance étendue et un haut taux d’extinction. Ce pilote est adapté pour des SOA allant de 750 à 1700 nm.

Les SOA (Semiconductor Optical Amplifiers) pilotés en impulsionnel peuvent être comparés aux technologies plus classiques telles que les AOM (Modulateurs acousto-optiques), les EOM (Modulateurs électro-optiques) ou même la modulation directe de diodes lasers. Il s’agit de la meilleure solution répondant au plus grand nombre de contraintes optiques et d’intégration.

Ce pilote impulsionnel de SOA, qui inclut également une régulation en température, délivre des impulsions précises grâce à un générateur d'impulsions embarqué ou sur demande à partir d'un signal TTL externe.

Son extrême compacité alliée à ses performances et sa modularité en font un module unique sur le marché.

Référence produit : SOA driver

Caractéristiques du produit

  • Durée d’impulsion ajustable par l’utilisateur : de 0.5 ns au continu
  • Dynamique  : >48 dB, Taux d’extinction : >~50 dB
  • Pertes d’insertion nulles
  • Jitter temporel jusqu’à 8 ps
  • Taux de répétition jusqu’à 250 MHz
  • Ajustement de la forme temporelle de l’impulsion (SOA-shape only)
  • Absence d’effet indésirable de variation du spectre le long de l’impulsion
  • Nombreux réglages : limites de sécurité, courant max (pic/moyen), Température du SOA etc.
  • Contrôle par lien USB ou signaux analogiques.



Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprend un ensemble de librairies : Labview VI, DLLs, Hexa, Python etc.



Ce pilote impulsionnel de SOA fonctionne de manière autonome ou en série avec d’autres produits de notre gamme :

L'ensemble de ces modules constitue une plateforme complète vous permettant de développer plus rapidement des systèmes complexes tels que les lasers à fibre.

Une solution complète incluant le SOA (Semiconductor Optical Amplifier) est également proposée : SOM (Modulateur Optique à Semiconduteur).

Spécifications

Version SOA standard SOA HPP
(High Pulse Performance)
SOA Shape
(Pulse shaping)
Continu ou impulsionnel ? Continu ou impulsionnel Continu et/ou impulsionnel Impulsionnel
Courant max
(régime continu)
800 mA 2000 mA -
Courant max
(régime impulsionnel)
1500 mA 4000 mA 1600 mA
Taux d'extinction (dB, typ) (dépend du SOA) > 50 dB - > 40 dB
Vitesse de transition on/off (typ) (dépend du SOA) ~1 ns ~0,5 ns ~2 ns
Dynamique 60 dB 60 dB 48 dB
Jitter (trigger à impulsion) < 20 ps < 8 ps < 2 ns
Mise en forme temporelle de l'impulsion no no yes
Taux de répétition 10 MHz 250 MHz 20 MHz
Puissance de sortie max
(dépend du SOA)
De 20 à 100 mW (jusqu'à 500 mW ont été mesurés dans certaines configurations impulsionnelles)
Interfaces/compatibilités/Librairies USB - Windows 7/10 - DLLs - Hexa - Labview - Python
Dimensions 130x110x29 170x107x27,5 162x92x27
Tension d'alimentation (convertisseur AC/DC inclus) 12 V 24 V 24 V



Exemple d’impulsion optique de 40 ns obtenue par modulation externe d’une diode laser  DFB à 1064 nm.
Exemple d’impulsion optique de 40 ns obtenue par modulation externe d’une diode laser DFB à 1064 nm.
Exemple de forme d’impulsion arbitraire obtenue par modulation externe d’une diode laser DFB à 1064 nm obtenue avec SOA-Shape.
Exemple de forme d’impulsion arbitraire obtenue par modulation externe d’une diode laser DFB à 1064 nm obtenue avec SOA-Shape.

Synoptique







Configuration entrée-sortie



IHM
