Diode laser haute puissance : jusqu'à 150 W à 808, 915 ou 976 nm

Ces diodes laser fibrées multimodes sont proposées seules ou assemblées avec un driver haute puissance avec régulation thermique et refroidissement par air. Un connecteur haute puissance ou un collimateur sont également fournis lorsque la version complète intégrée est choisie.



Ces diodes laser haute puissance fibrées émettant à 808 nm, 915 nm ou 976 nm proviennent des fournisseurs les plus fiables et sont proposées directement ou montées sur un pilote avec régulation thermique et refroidissement par air.

3 versions sont disponibles :

  • Diode laser haute puissance fibrée seule

  • Diode laser montée sur un driver ouvert (avec possibilité de remplacer simplement la diode laser)

  • Diode laser intégrée dans une source fibrée avec, au choix client, soit un connecteur soit un collimateur fibré.

Les deux versions avec électronique comprennent une entrée photodiode permettant la régulation en mode APC (Auto Power Control). La vitesse du ventilateur est ajustée automatiquement en fonction de la puissance thermique émise. Le niveau de tension de compliance appliqué à la diode laser est soit ajusté automatiquement, soit contrôlé précisément au travers de l’IHM.

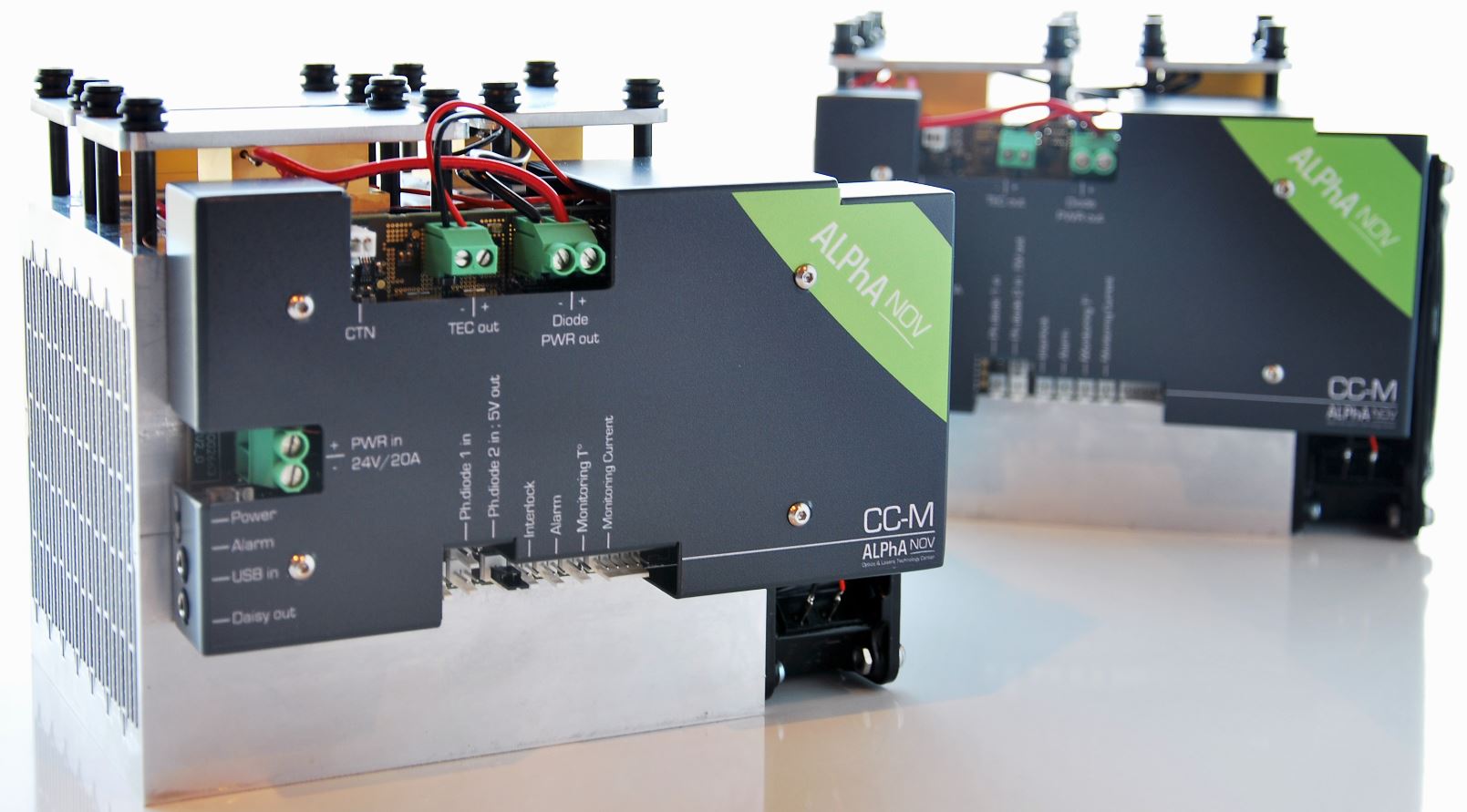

La version ouverte avec pilote électronique est le produit le plus compact existant pour une telle puissance laser. La diode laser peut y être remplacée facilement. C’est un outil idéal pour des applications de laboratoire (par exemple en R&D lasers à fibres), ou pour l’intégration OEM au sein de systèmes complexes.

Ces produits sont maintenant proposés par Aerodiode, uneLogo_aerodiode nouvelle entreprise spin-off d’ALPhANOV. Le manager produit est disponible pour répondre aux questions techniques et  commerciales.

Référence produit : HighPower-LD

Caractéristiques des diodes lasers

  • 13 modèles de diodes lasers fibrées à 808, 915 ou 976 nm jusqu'à 150 W

  • 3 versions à 976 nm avec VBG pour obtenir un spectre d’émission très fin (idéal pour le pompage de l’Yb3+)

  • Haute efficacité à la prise avec pertes thermiques réduites

  • Toutes les diodes disposent d’une protection contre les retours lasers issus de lasers à fibres

Diode laser haute puissance 30 W

Caractéristiques du pilote électronique optionnel

  • Pour une émission continue ou impulsionnelle jusqu’à des impulsions de durée 10 µsec

  • Driver bas bruit

  • Stabilité en température inférieure à 10 mK

  • Stabilité en puissance inférieure à 0.05%

  • Modulation externe jusqu’à 100 kHz

  • Communication USB avec IHM (compatible Windows 7/10)

  • Nombreuses librairies :  Hexa, DLLs, Python, Labview VIs,

  • Alimentation : 24 V

High power laser diode driver



Les applications de ces diodes lasers haute puissance comprennent le pompage de lasers à fibre, l’interaction laser-matière par émission directe de diode laser etc.
Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprends un ensemble de librairies : Labview VI, DLLs, Hexa, Python etc.

Fiche produit

Datasheet high power laser diode



Ces diodes laser haute puissance fonctionnent de manière autonome ou en série avec d’autres produits de notre gamme :



Des systèmes complexes comme des lasers à fibre peuvent être développés très rapidement sur cette plateforme.

Spécifications

Diode # Longueur d'onde Puissance Courant/Tension max Tolérance et largeur spectrale Propriétés fibres optiques Isolation retour laser
1 808 nm 50 W 10 A/14 V ± 10 nm /5 nm

106.5/125

NA=0.22

(NA filling: 0.12 - 0.17)

30 dB

1040 - 1200 nm

2 100 W 10 A/26 V
3 915 nm 10 W 12 A/1.7 V
4 30 W 13 A/6 V
5 80 W 14 A/14 V
6 140 W 13 A/25 V
7 976 nm (large spectre d'émission) 10 W 12 A/1.7 V
8 30 W 10 A/10 V
9 80 W 12 A/14 V
10 150 W 12 A/26 V
11 976 nm (spectre d'émission étroit) 30 W 10 A/7 V ± 0.5 nm/0.5 nm
12 60 W 10 A/13 V
13 80 W 10 A/16 V



Propriétés (versions diode + driver) :

Niveaux de bruit

Niveau de bruit de diode laser haute puissance

Synoptique
Synoptique à diode laser haute puissance

Configuration entrées/sorties

Configuration de diode laser haute puissance

Interface IHM

Interface IHM de diode laser haute puissance

Ces produits sont maintenant proposés par Aerodiode, ​​ Logo_aerodiode une nouvelle entreprise spin-off d'ALPhANOV.
