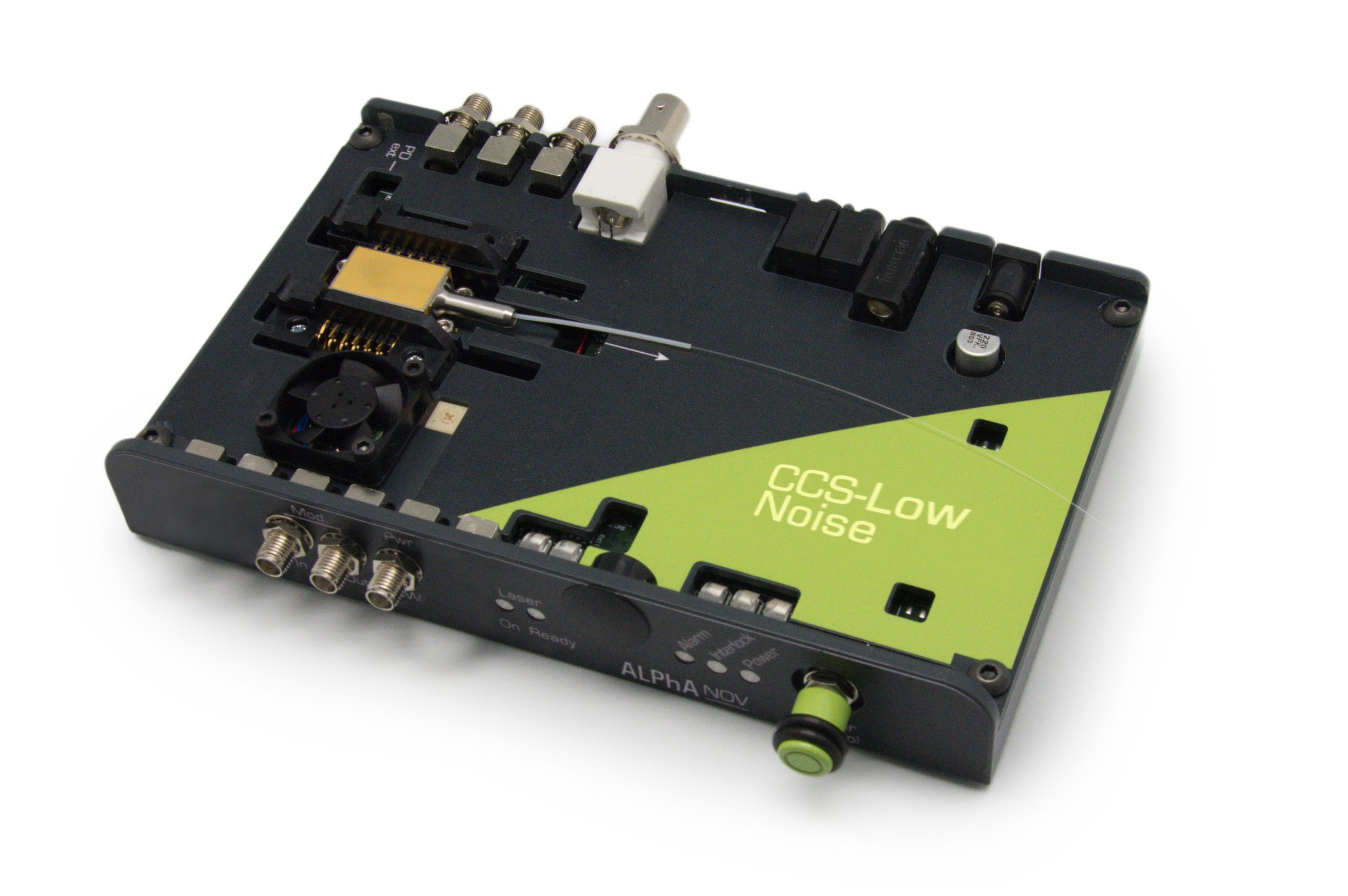

Pilote de diode laser bas bruit avec régulation de température : CCS-Low Noise

Adapté au pilotage d’une diode laser lorsque le niveau de bruit opto-électronique est une contrainte importante. Il est contrôlé par une IHM ou avec différentes librairies (LabVIEW, DLLs, Python, Hexa etc.). Produit également disponible en carte seule pour intégration OEM.



Ce pilote de diode laser bas bruit avec son driver de TEC intégré est une source de courant que l’on peut moduler de façon interne ou externe. Il est compatible avec la majorité des diodes lasers du marché et notamment les diode Butterfly selon les différents types existants : Type 1, Type-2 bias-T etc.

Son niveau de bruit est comparable à celui des meilleures sources basées sur des piles alors qu’il est alimenté normalement. Cela en fait le pilote de diode laser bas bruit le plus compacte du marché avec de tels niveaux de performances.

Des diodes laser Butterfly telles que Thorlabs, II-VI, ou autres diodes en cavité externe RIO sont très bien adaptées.

Ces produits sont maintenant vendus par Aerodiode, une entreprise spin-off d’ALPhANOV.

Référence du produit : CCS Low Noise

Caractéristiques du produit

  • Compatible avec des diodes laser “butterfly” ou autres facteurs de formes (Type 1 ou Type 2)

  • Courant de sortie : 0.00 mA - 2500.00 mA

  • Résolution en courant (@ 100 mA Set-Point): 0.025 mA

  • Stabilité en température (typ) : < 0.001°C

  • Tension max : 0-18 V

  • Réglage du courant par USB, manuellement ou par signal analogique (0-5 V)

  • Interface USB



Les applications de ce driver diode laser bas bruit comprennent l’injection de lasers à fibre, le contrôle non destructif, l’évaluation de VCSEL (version sans socket), la détection de Gas / TDLAS etc.
Une IHM dédiée permet d’avoir un contrôle complet de toutes les fonctions et de maintenir une sécurité d’utilisation de la diode laser. L’interface USB comprends un ensemble de librairies : Labview VI, DLLs, Hexa etc.

Fiche produit

Low noise laser diode driver

Ce pilote diode laser bas bruit fonctionne de manière autonome ou en série avec d’autres produits de notre gamme :

Des systèmes complexes comme des lasers à fibre peuvent être développés très rapidement sur cette plateforme

Spécifications

Courant 0 - 2500 mA
Résolution en courante (@ 100 mA) 25 µA
Modulation de courant Interne : sin/sqr/triang
Externe : 0 - 20 mA/V (ajustable)
Bande Version Low noise : 500 kHz
Version ultra-low noise : 100 Hz
Tension de compliance 0 - 18 V
Régulation en température 0 - 90 °C
Stabilité en température < 1 mK
Courant/Tension TEC ± 3 A / 4.6 V
BFM (Black Facet Monitor)/Photodiode externe Yes/Yes (gain variable)
Interface/Compatibilité/Librairies USB/Win 7-10/Hexa, DLLs, LabVIEW, Python



Niveaux de bruit

low noise Laser Driver Noise level

Synoptique

low noise Laser Driver Synoptic

Configuration entrées/sorties

Laser driver Pin Configuration



Ces produits sont maintenant vendus par Aerodiode, une entreprise spin-off d’ALPhANOV.
