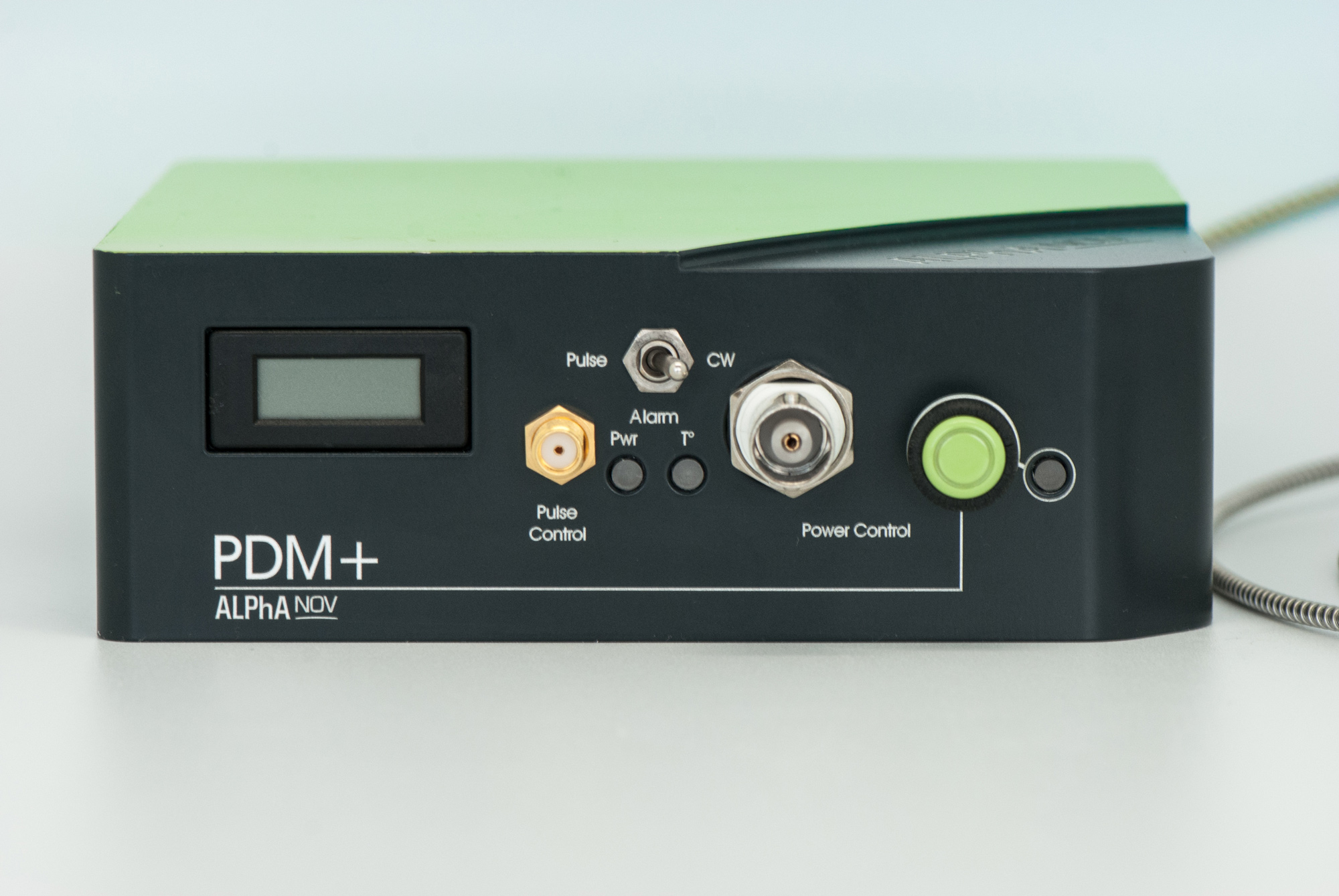

Les sources laser PDM+ sont spécialement conçues pour l’évaluation de la sécurité des circuits intégrés. Fiables et robustes, ces sources laser reposent sur une architecture entièrement fibrée, dont l’excellente fiabilité a été démontrée sur le terrain.

Les sources laser PDM+ permettent de générer des impulsions à la demande avec une durée à partir de 1 ns, un jitter inférieur à 20 ps (écart-type) entre le déclenchement et l’émission de l’impulsion, ainsi qu’une taille de point pouvant descendre jusqu’à 1 µm de diamètre (objectif x50).

Les lasers PDM+ offrent une large plage de puissance crête (de 2 à 10 W) pour vos applications et peuvent être facilement utilisés pour l’injection de fautes, même à travers des substrats de silicium plus épais.

Agilité temporelle

Le principe des sources laser PDM+ (Pulse-on-Demand Module) est de pouvoir générer une impulsion optique à la demande via un signal de déclenchement externe ou un générateur d’impulsions interne.

Ces sources fournissent la précision temporelle requise pour l’injection de fautes sur des circuits intégrés. Typiquement, les sources PDM+ permettent :

Entrée de déclenchement : signaux numériques TTL/LVTTL
Impulsions variables allant d’une nanoseconde jusqu’au mode continu (CW)
Du tir unique jusqu’à 250 MHz
Précision temporelle sur l’arrivée de l’impulsion < 20 ps (écart-type)

Les sources laser peuvent être pilotées par un signal analogique ou par ordinateur via un logiciel dédié ou des commandes hexa.

Fiche produit

Téléchargez notre fiche produit

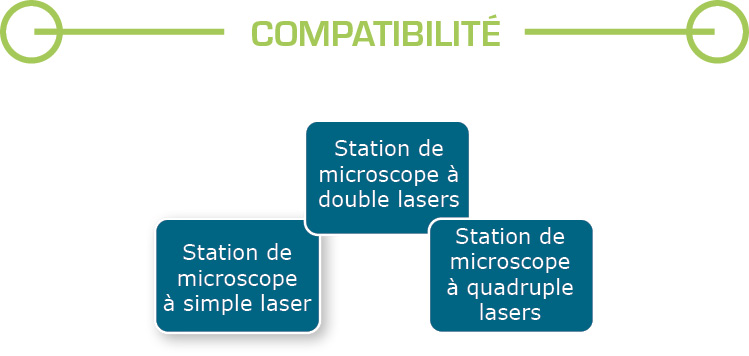

Une large gamme de sources PDM adaptées à vos projets

ALPhANOV propose différents types de sources laser PDM :

Le PDM HPP - (High Pulse Performance), idéal pour des impulsions ultra-courtes jusqu’à 2 W de puissance crête.
Le PDM2 HPP, combinant deux modules PDM HPP dans une seule fibre de sortie, jusqu’à 3,6 W de puissance crête.

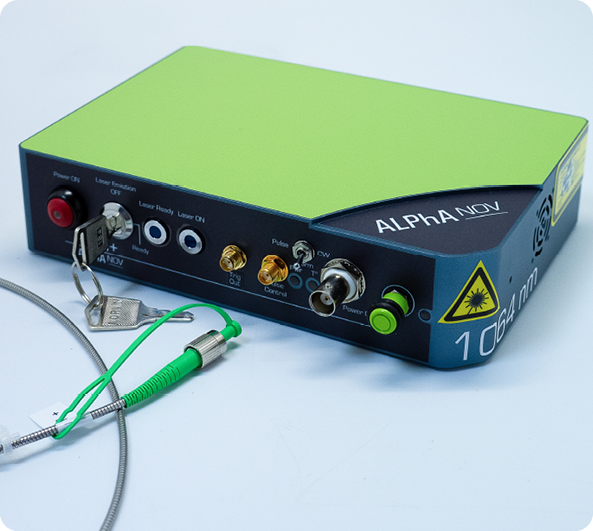

Le PDM+ & PDM+ HP générant des impulsions jusqu’à 3,2 W de puissance crête.
Le PDM2+ & PDM2+ HP combinant deux modules PDM+ dans une seule fibre de sortie, jusqu’à 5 W de puissance crête.

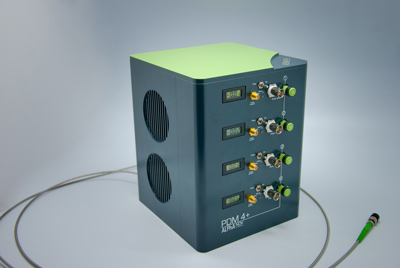

Le PDM4+ & PDM4+ HP combinant quatre modules PDM+ dans une seule fibre de sortie, jusqu’à 10 W de puissance crête.

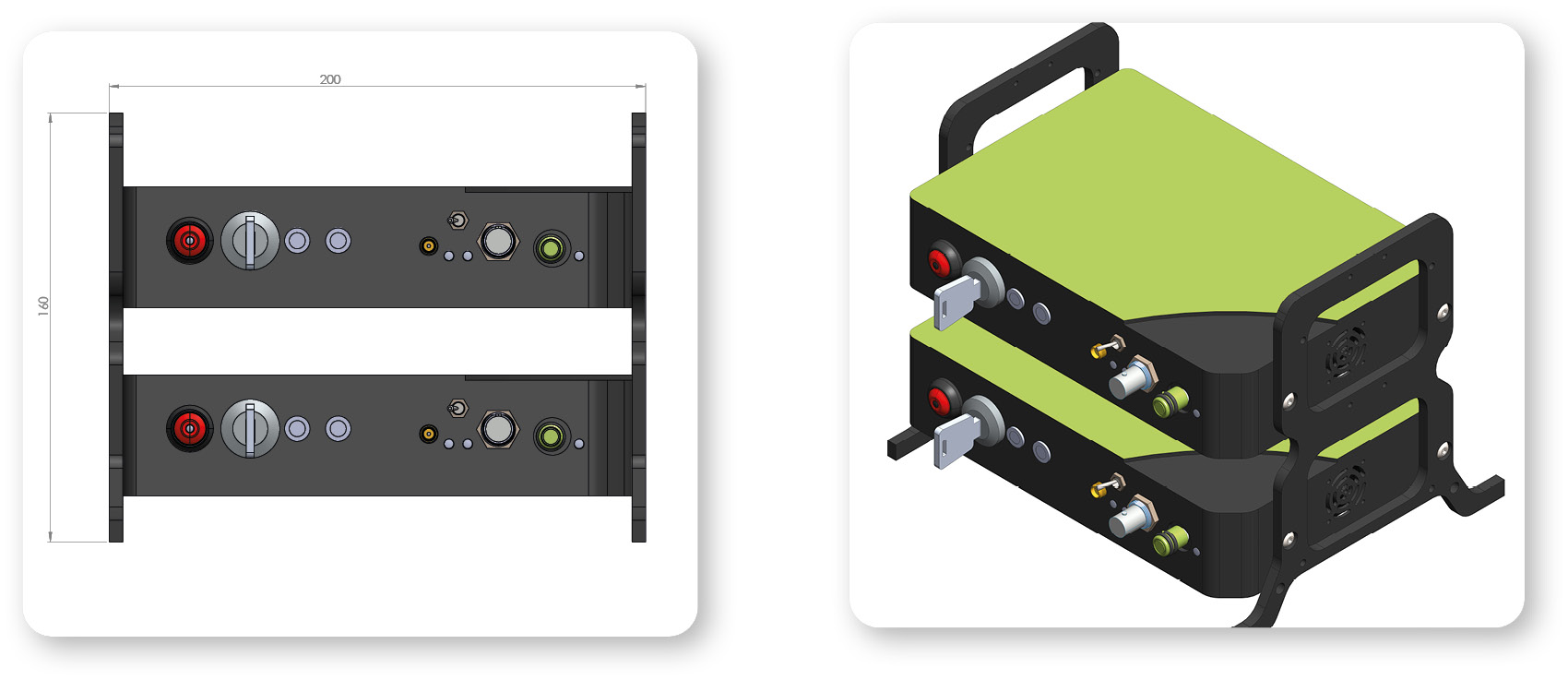

PDM2+ Design

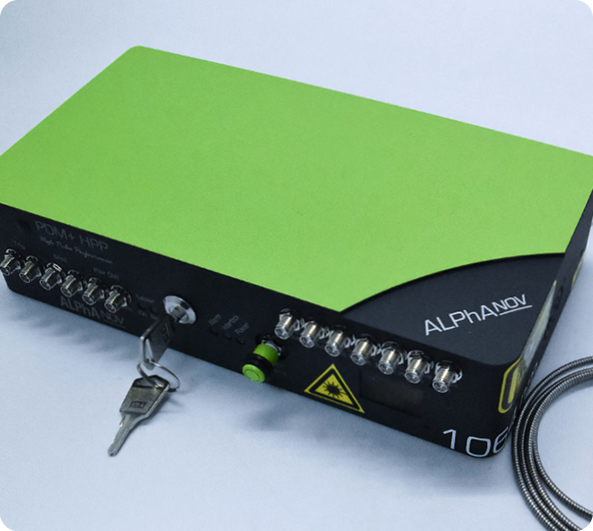

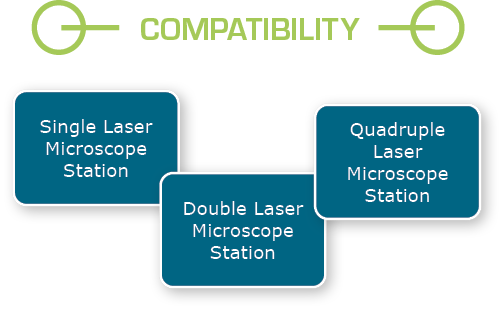

PDM High Pulse Performance

Le PDM HPP (High Pulse Performance) atteint sa puissance 5 fois plus rapidement que les PDM+ traditionnels. Cette source est idéale pour garantir une puissance suffisante lors de l’injection de fautes avec des impulsions de très courte durée (< 2 ns) et pour évaluer plus efficacement la sécurité de composants de plus en plus rapides (< 2 ns).

Le PDM HPP offre un temps de montée plus rapide que la version PDM+ classique. Même avec des impulsions < 2 ns, un nombre suffisant de paires électron-trou peut être généré pour induire des fautes dans les circuits intégrés.

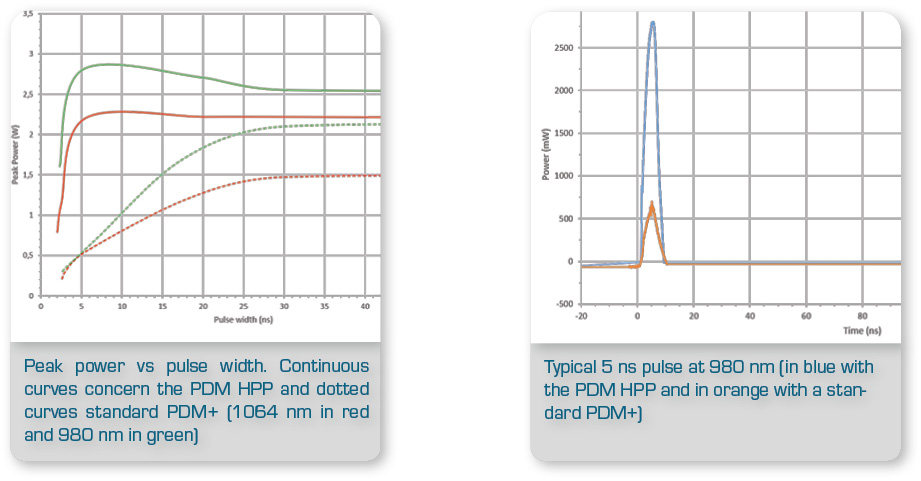

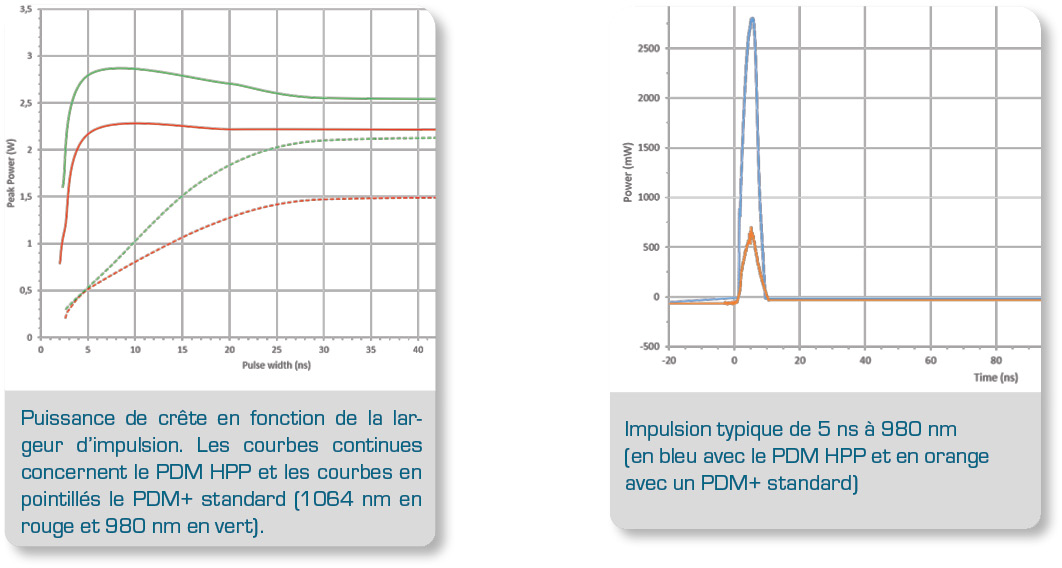

PDM HPP VS PDM+

Caractéristiques

Fonctionnement en tir unique, en mode burst ou en onde continue (CW)
Taux de répétition jusqu’à 250 MHz
Puissance crête jusqu’à 3,2 W
Délai entre déclenchement et impulsion :
typ. 30 ns (mode Ext/Ext, module PDM seul)(1)
typ. 100 ns (PDM en mode Ext/Ext, avec Tombak)
Faible jitter < 20 ps (écart-type) par rapport au trigger
Transmission par fibre (remplacement facile par d’autres PDM ou lasers picoseconde)
Mode monomode pour une taille de point minimale sur l’échantillon
Compatible Python

(1) « Mode Ext/Ext » : le laser utilise le signal externe pour la fréquence de répétition et la durée d’impulsion.
Un mode dit « Ext/Int » permet d’utiliser le signal externe pour la fréquence de répétition et de configurer la durée d’impulsion via l’interface logicielle. Dans ce cas, le délai total est typiquement de 70 ns.
