Stimulation Thermique par Laser - TLS
Le banc de stimulation thermique par laser est un microscope optique permettant de focaliser avec précision, une source laser PDM à 1420 nm. Utilisé via la face arrière des composants électroniques, le faisceau laser permet de chauffer localement l'échantillon afin d'extraire des données dans une mémoire suivant la consommation électrique des transistors.
Référence produit : Banc laser TLS
Une technique side-channel

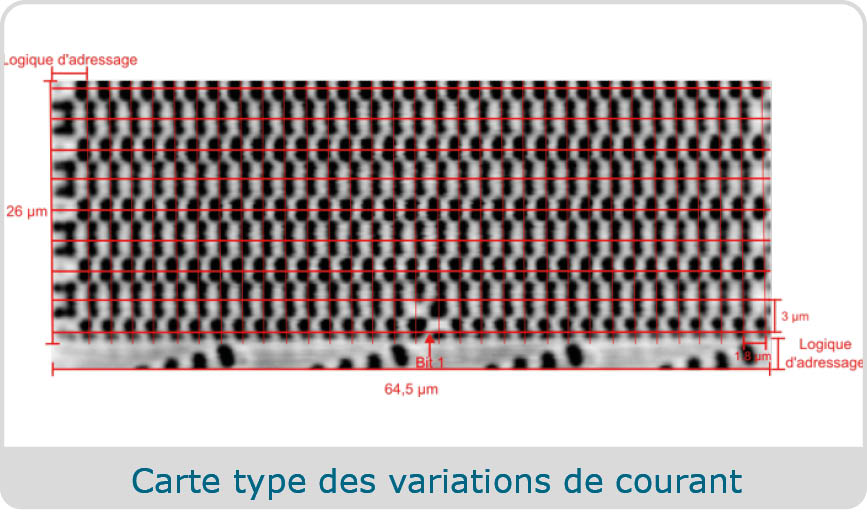

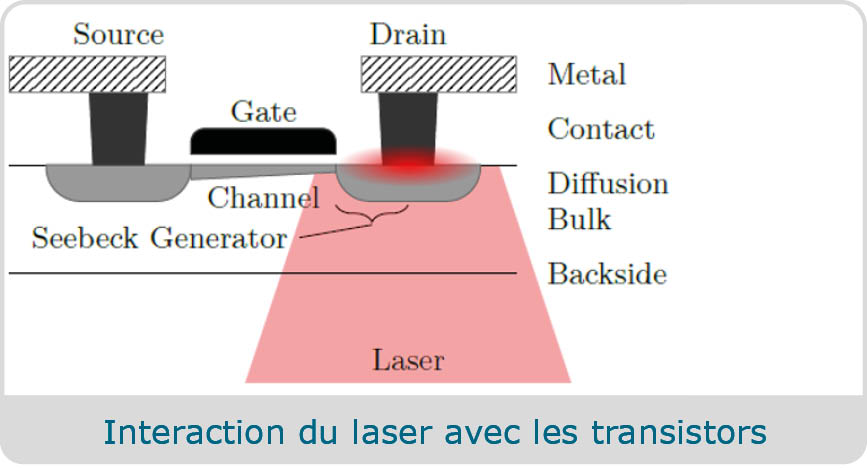

L'objectif du banc de stimulation thermique par laser est de chauffer grâce au laser très localement des zones stratégiques des circuits intégrés via leur face arrière (SRAM, BBRAM,...). Selon la consommation électrique des transistors sous l'effet du laser, il est possible d'en extraire des données dans les mémoires. Cette technique vise à aider à sécuriser les circuits intégrés.
Un banc dédié ou bien une fonctionnalité ajoutée à un banc d'injection de fautes
La fonctionnalité de stimulation thermique par laser peut faire l'objet d'un banc dédié ou bien d'une fonctionnalité supplémentaire sur un banc d'injection de fautes tel que le S-LMS ou le D-LMS.
Dans les deux cas, des optiques spécifiques de haute transmission vous permettrons d'obtenir les meilleures performances sur vos échantillons :
- un spot de taille variable de 1 µm à 13 µm
- un spot gaussien, circulaire
- des transmissions >80%

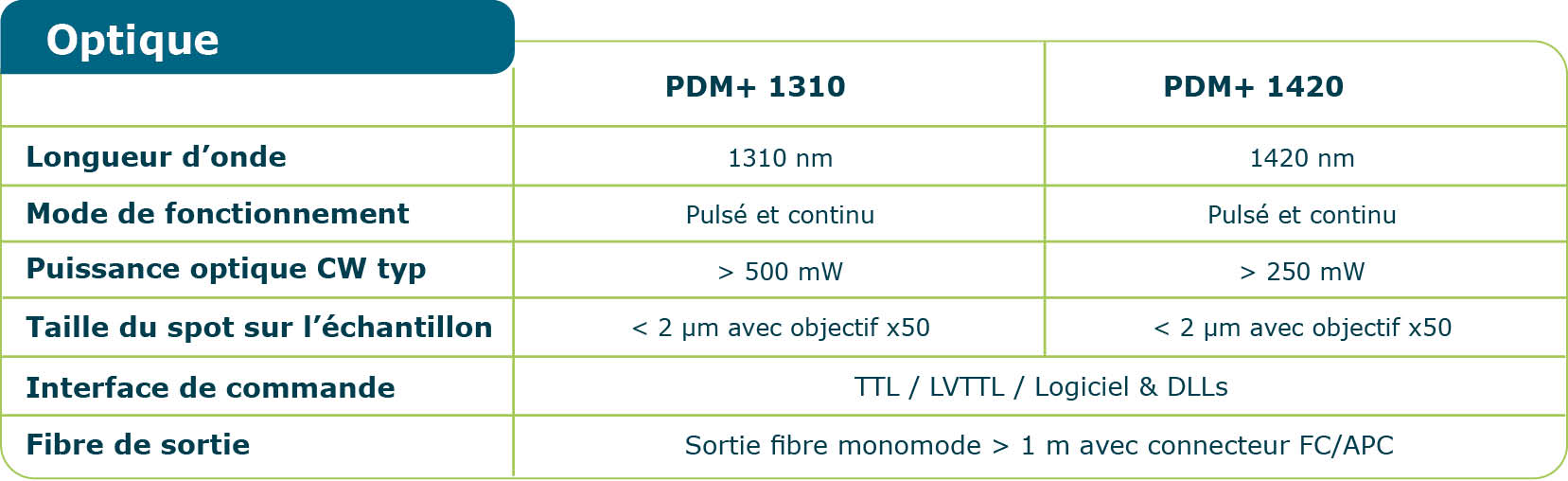

Une source laser PDM à 1420 nm
Le banc de stimulation thermique par laser intègre une source laser PDM à 1420 nm . Cette source monomode pourra être focalisée jusqu'à une taille de 1 µm et générer des impulsions à la demande de la nanoseconde au continu, du tir unique à 250 Mhz.
La puissance laser disponible de 1,2 W crête vous permettra de générer les effets souhaités à travers le silicium, même aux plus fortes épaisseurs. Ce laser est pilotable par PC avec un logiciel dédié, et peut se contrôler par commandes Python ou via le logiciel esDynamic développé par la société eShard.
La vision infrarouge coaxiale
Tout comme le banc S-LMS ou D-LMS d'injection de fautes, ce banc de stimulation thermique par laser intègre un éclairage et une vision infrarouge permettant d'obtenir une vue haute résolution du circuit électronique via sa face arrière et en simultané, la vision du spot laser, même à travers plusieurs centaines de microns d'épaisseur de silicium.
Un confort d'utilisation important pour pouvoir positionner les lasers à volonté, programmer les scans ou tout simplement inspecter/cartographier l'échantillon.
Caractéristiques du produit
- Source laser PDM+ à 1420 nm
- Taille de spot 1 à 13 µm
- Puissance jusqu'à 1.2 W
- Microscope optimisé à 1420 nm (transmission >80%)
- Microscope stabilisé et monté sur axes XYZ de résolution 50 nm
- Vision infrarouge haute résolution
